PoE交換機智能樓宇監控綜合解決方案

2020/9/4 10:26:01

隨著我國經濟的持續高速發展,安全防范技術市場得到了充分的發展。各種技術應用于安全防范技術設施中,對維護社會(huì )治安,保障人民生命財產的安全起到了重要作用。其中,應用最廣泛,發展時間較長的是視頻監控系統。本文主要以智能樓宇的視頻監控系統為例,主要闡述在該視頻監控系統中PoE交換機的工作原理,以及一般的設計方法和需要注意的問題。

POE 解決方案

智能樓宇監控系統設計

智能樓宇視頻監控系統的設計要點:根據建設者對系統功能的要求和投資,確定系統的技術指標和設備組成,包括網絡(luò )視頻監控系統,網絡(luò )傳輸系統、傳輸線纜、存儲設備、顯示設備等系統;根據系統組成,確定設備配置,根據建筑平面特點,確定攝像機和其他設備安裝位置;按照監視目標和周?chē)h(huán)境條件,選擇攝像機的類型和防護措施;按照攝像機分布和環境特征,確定傳輸線的鋪設方式;最后還要考慮視頻監控系統與智能樓宇"3AS"(建筑自動化系統、通信自動化系統、辦公自動化系統)的對接。

在樓宇保安系統中,視頻監控系統使管理人員在控制室中能觀測到樓內所有重要地點的情況,為保安系統提供了視覺效果;在可視對講系統中,每一戶居民可通過家庭用戶終端與門口訪問主機進行可視對講,遠程開鎖等任務。為訪客和用戶之間建立安全的溝通橋梁。

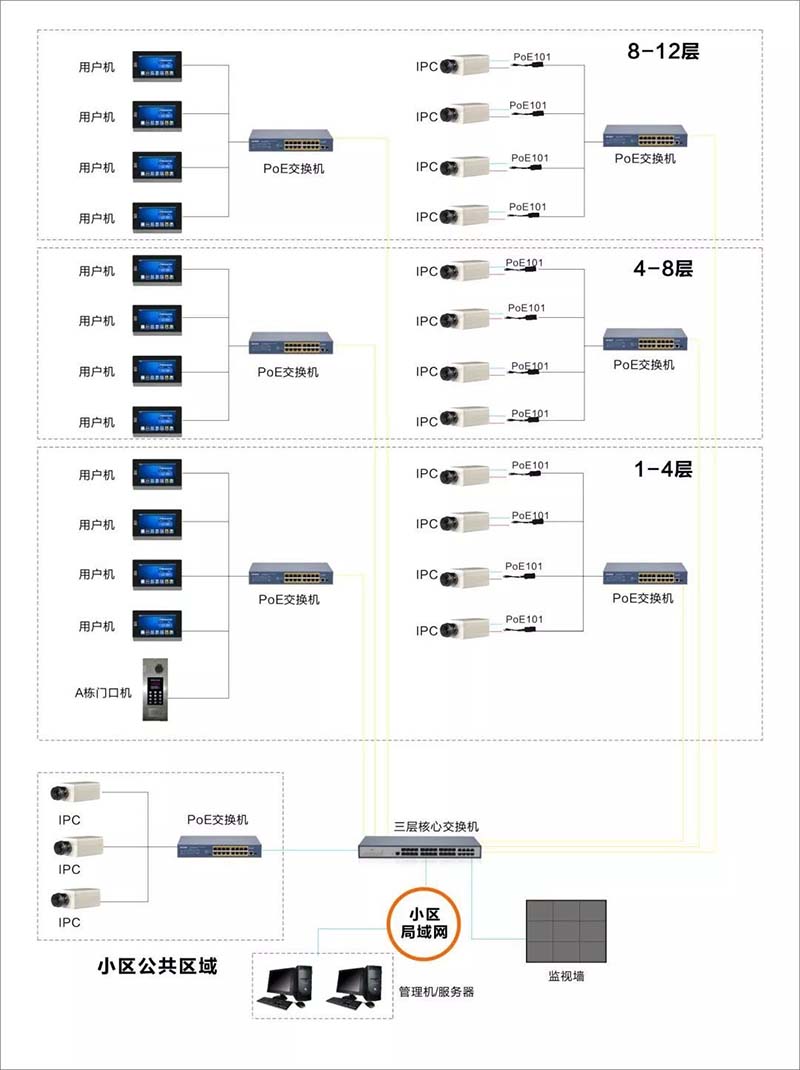

本方案所設計的智能樓宇網絡(luò )視頻監控系統根據功能可以劃分為前端圖像采集系統、PoE供電及網絡(luò )傳輸系統、顯示與記錄系統和集中管理系統等子系統。

POE 解決方案

前端:在每個監控點安裝百萬高清PoE網絡(luò )攝像機,根據監控環境的不同選用普通槍機、紅外槍機、紅外半球和高速球等不同的機型。每個家庭安裝用戶分機,每棟樓房安裝門口主機

傳輸:各樓層攝像機和用戶分機通過網線和PoE交換機連接,直接從交換機取電.進入弱電井樓層交換機,然后通過網線全部接入監控中心機房交換機。

監控中心:監控中心主要由四部分組成,機房核心交換機,NVR主機、電視墻、管理主機。前端所有攝像機的信號都接入PoE交換機進行匯聚,然后接入機房核心交換機,每臺NVR主機也接入核心交換機,每臺主機顯示32路圖像,錄像資料保存在每臺NVR主機中,根據錄像時間需要掛載不同大小的硬盤或是磁盤柜。

分控中心:包括分控中心管理主機,顯示設備。


電梯監控

電梯監控是智能樓宇網絡(luò )視頻監控中很重要的一個環節,因為電梯井道是一個較為復雜的環境,很多工程在電梯監控中受到不同程度的干擾,目前電梯傳輸中大部分都是采用視頻基帶(雙絞線)傳輸或增加抗******傳輸,當然也可以采用射頻傳輸或無線傳輸方案。

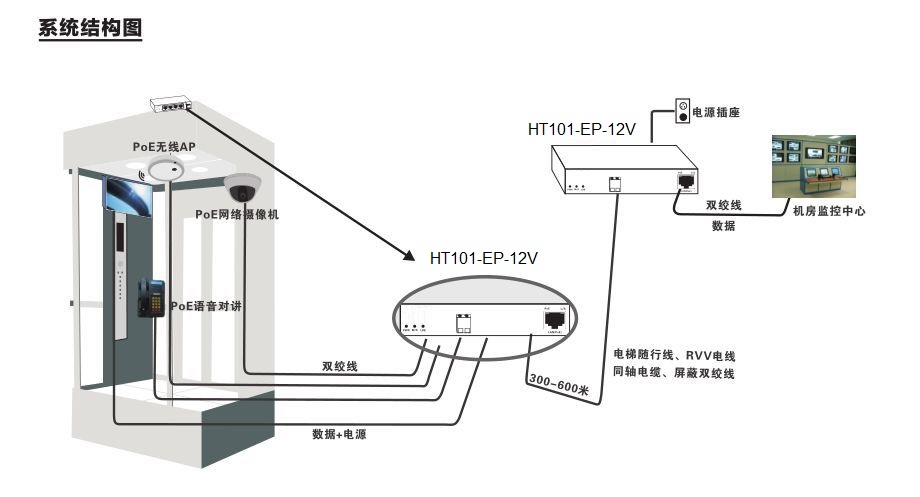

這幾種方法都是需要根據現場施工環境來選擇的,以下是PoE電梯傳輸解決方案的簡單系統示意圖,以供參考。
POE 解決方案


PoE電梯解決方案

當然,最簡單最方便的就是無線網橋傳輸了,只需一對無線網橋就可以將電梯攝像頭視屏圖像傳至監控中心。


PoE交換機在該方案應用中優勢及特點

施工維護低難度、低成本:不需敷設大量的視頻電纜、電源線和采用特定的傳輸設備,本系統采用總線分布式的組網方式,施工簡單,所需傳輸設備成本低,且利于日后的維護;

硬件結構靈活,安全性:PoE只需要安裝一條雙絞線纜,簡單而且節省空間,并且設備可隨意移動。而且PoE供電端設備只會(huì )為需要供電的設備供電,只有連接了需要供電的設備,以太網電纜才會(huì )有電壓存在,因而消除了線路上漏電的風險。


鴻騰光電POE產品選型
